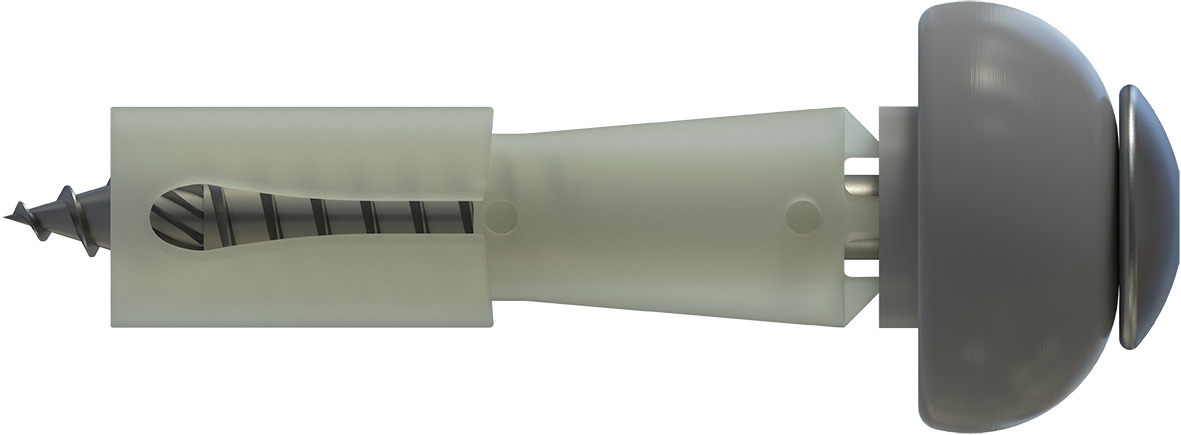

Lichtplatten-Befestigungsset für Holz-Unterkonstruktion Reisser DSH-2-A (6,0 mm)
| Anzahl | Stückpreis | Rabatt |
|---|---|---|
| ab 1 Stk. |
1,58 €
|
|
| ab 100 Stk. |
1,50 €
|
5% |
| ab 250 Stk. |
1,43 €
|
9,5% |
| ab 500 Stk. |
1,34 €
|
15% |
| ab 1000 Stk. |
1,26 €
|
20,5% |
| ab 2000 Stk. |
1,19 €
|
24,5% |
Nie war das Befestigen von Lichtplatten auf Holz-Unterkonstruktionen schneller, einfacher und sicherer. Mit der Spezialschraube DSH-2-A (6,0 mm) von Reisser befestigen Sie Lichtplatten auf Holzunterkonstruktionen sicher und dicht – ideal für Carports, Pergolen oder Vordächer. Schraube, Spreizhülse und Schirmdichtung sind komplett vormontiert und sofort einsatzbereit. Die große EPDM-Schirmdichtung dichtet zuverlässig ab. Das DRIBO®-Bohrsegment verhindert Spaltwirkung im Holz und ermöglicht kleine Randabstände. Die Verarbeitung ist mittels eines handelsüblichen Torx-Bit möglich. Das Vorbohren der Lichtplatte erfolgt mittels passendem Stufenbohrer.
Anwendungsbereich
Befestigung von Lichtplatten (trapezförmig und wellförmig) auf Holzunterkonstruktionen
Eigenschaften
- Das Set besteht aus einer Edelstahlschraube (A2), einer Kunststoffspreizhülse und einer Schirmdichtung mit unverlierbar vormontierter Dichtscheibe
- EPDM-Schirmdichtung ist UV-stabil, verhindert das Eindringen von Wasser und dichtet die Verbindung dauerhaft ab
- Distanzhülse stabilisiert von der Unterseite die Profilsicken und macht damit die herkömmlichen Abstandshalter überflüssig
Technische Daten
- Durchmesser: 6,0 mm
- Antrieb: Sechskant SW8
- Einschraubdrehzahl: 500 U/min
Klemmdicken-Tabelle
| Schraubenlänge | Gewindelänge | Klemmdicke |
| 75 mm | 35 mm | 29-33 mm |
| 90 mm | 41 mm | 34-38 mm |
| 100 mm | 49 mm | 44-48 mm |
Die Mindesteinschraubtiefe beträgt 24 mm.
Montagehinweise
- Löcher vorbohren: Bohren Sie die Kunststoff-Profilplatten mit unserem Spezial-Stufenbohrer vor.
- Abstandsset platzieren: Führen Sie das Abstandsset so weit in die Bohrung ein, bis die Schraube und die dazugehörige Hülse fest auf der Unterkonstruktion aufsitzen.
- Verschrauben: Achten Sie beim Eindrehen darauf, dass der Bund der Hülse direkt unter der Profilplatte liegt. Nur so kann sich die Hülse beim Festziehen korrekt aufspreizen und die Platte stabil stützen.
- Abschluss: Ziehen Sie die Schraube an, bis die Dichtung leicht komprimiert ist. Achten Sie darauf, die Dichtung nicht zu stark zu quetschen, um die optimale Dichtigkeit zu gewährleisten.
Bitte beachten Sie ergänzend die spezifischen Verlegeangaben des jeweiligen Profilherstellers.
